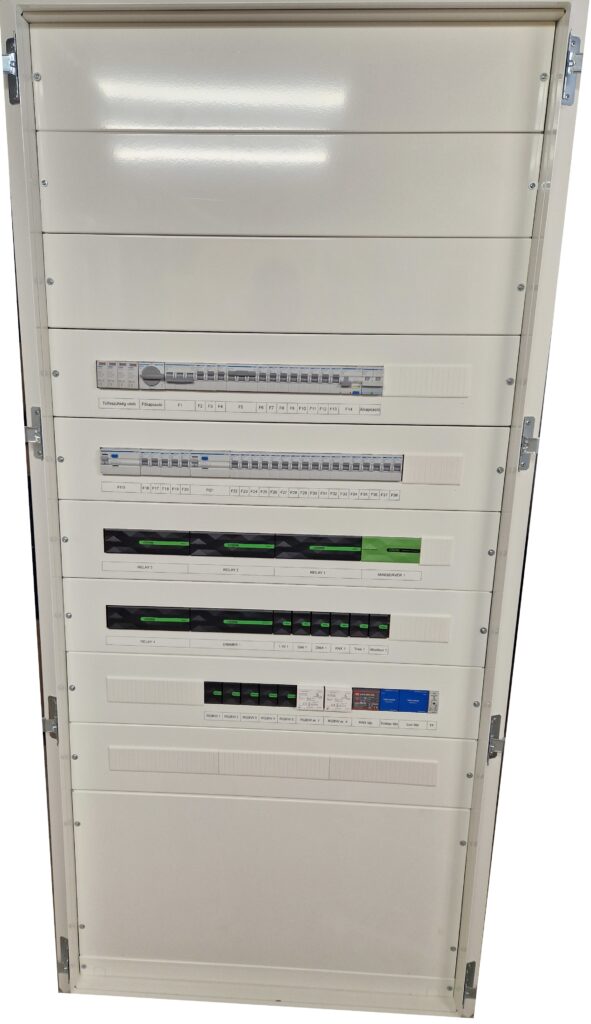

Egy átlagos okos ház elosztó általában egy 90x200cm-es elosztószekrényben fér el. Így néz ki az általunk készített szekrény. Ennek a szekrénynek a belső elrendezését mi terveztük meg.

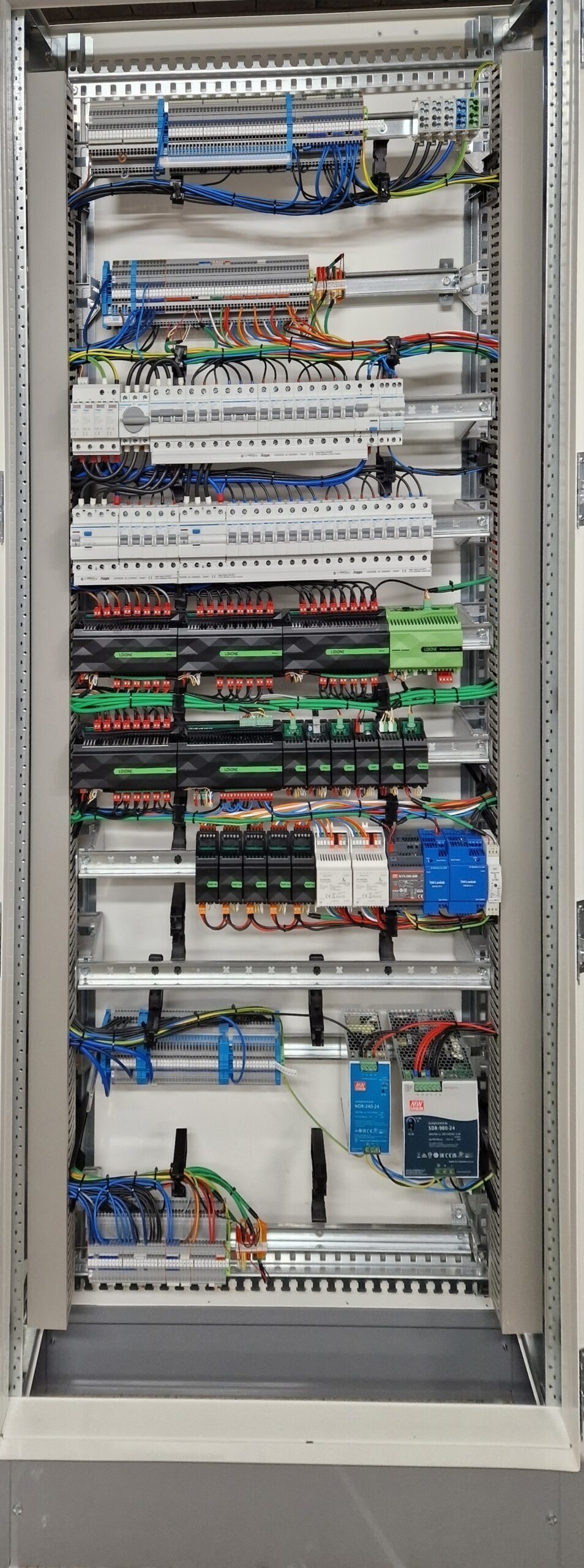

Ez egy 600 négyzetméteres háznak az alsó szinti elosztója. 3x32A-es betáplálása van.
A képen láthatjuk a legújabb Miniservert ami Compact néven fut. Külső szünetmentes tápegységről üzemel ez a Minisever, hogy ha pillanatnyi áramszünet van, akkor ne induljon újra.
A teljesség igénye nélkül található benne: KNX, Dali, DMX, 1Wire és RGBW modul.
KNX segítségével van vezérelve a két hőszivattyú, valamint a 3db légkezelő.
Dali világításból van kb. 27 kőr és több, mint 70 lámpa. DMX-el van vezérelve a medence világítás. 1Wire modulok mérik a padlóhőmérsékleteket. 2db központi tápegység szolgálja ki a ledeket.
Ha csak az alsó képet nézzük, akkor olyan kihasználatlannak tűnik a tér. De egyrészt a bekötés miatt kell ilyen sok hely, másrészt jó, ha van tartalék hely a szekrényben. Felülről kb. 85 kábel érkezik a szekrénybe, alulról pedig 60.
