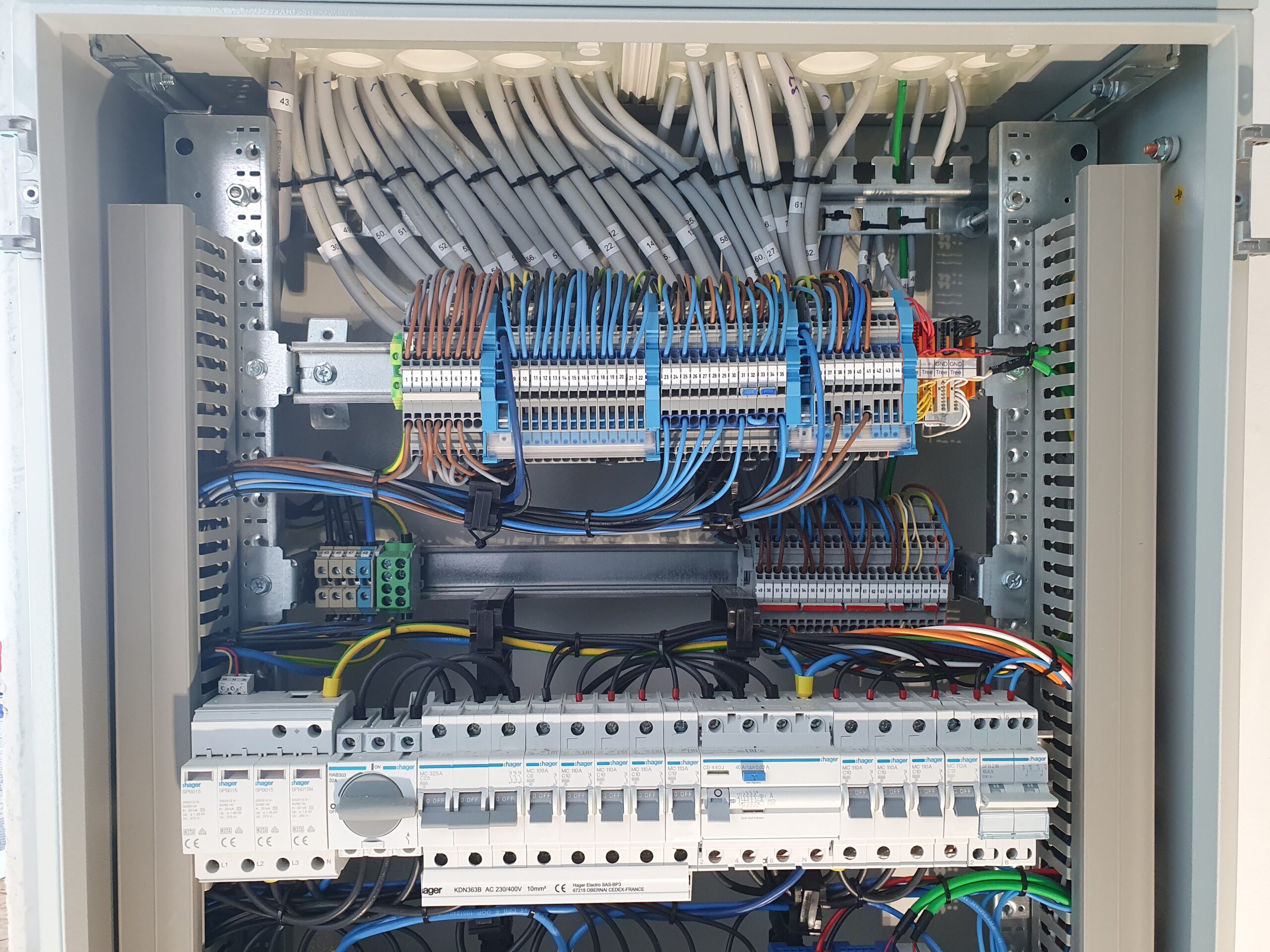

Itt láthattok bekötve egy közepes méretű Loxone szekrényt.
3x25A a betáplálása. Van benne megfelelő túlfeszültség védő, valamint a Loxone rendszer szünetmentes átkacsolója is látható a jobb alsó szélén a képnek.
A számozás minden kábelre rákerül. Ezeket egyesével a bekötéskor kell rátenni és ledokumentálni laptopon, hogy pontos legyen és átlátható. 2 ember szokta a szekrényt kötni általában. 1 ember ül egy laptop előtt és dokumentál, a másik ember keresi a kábelhalmazban a megfelelő kábelt, majd beköti arra a helyre, ahova a dokumentáció szerint kell. Itt látható, hogy 1-70ig vannak beazonosítva a sorkapcsok. A kábelek le vannak rögzítve egy kábelrögzítő sínhez. A szekrény jobb oldalán a Tree kábelek vannak bekötve. Ezeket nem feltétlen szükséges ledokumentálni, mert a programból is azonosíthatóak, de mi ezeket is le szoktuk számozni kábelszámmal és felírjuk a dokumentációba, hogy hány kábelt kötöttünk be. 1-8ig láthatóak Dali lámpáknak a vezérlő része, ami be van kötve. 9-22ig a Dalis lámpák erősáramú bekötése látható.

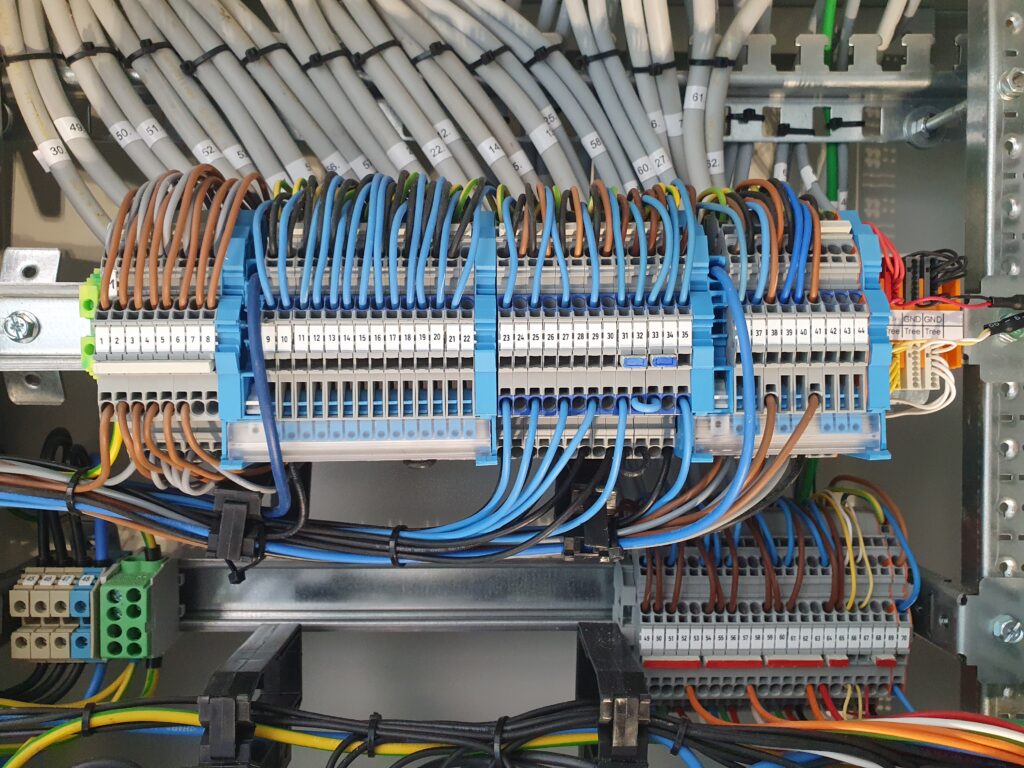

Nagyítsunk rá kicsit.
Itt még inkább látszik, milyen, amikor profi köti a szekrényt. A kábelek, vezetékek szépen egymás mellett mennek. Sokszor ez nem olyan egyszerű, mint ahogy a képen is látható, rengeteg kábel érkezik meg a szekrénybe. A képen kicsit nehezen kivehető, de kb. 50 kábel érkezik meg, amit le kell fogadni, el kell helyezni és be kell kötni.
