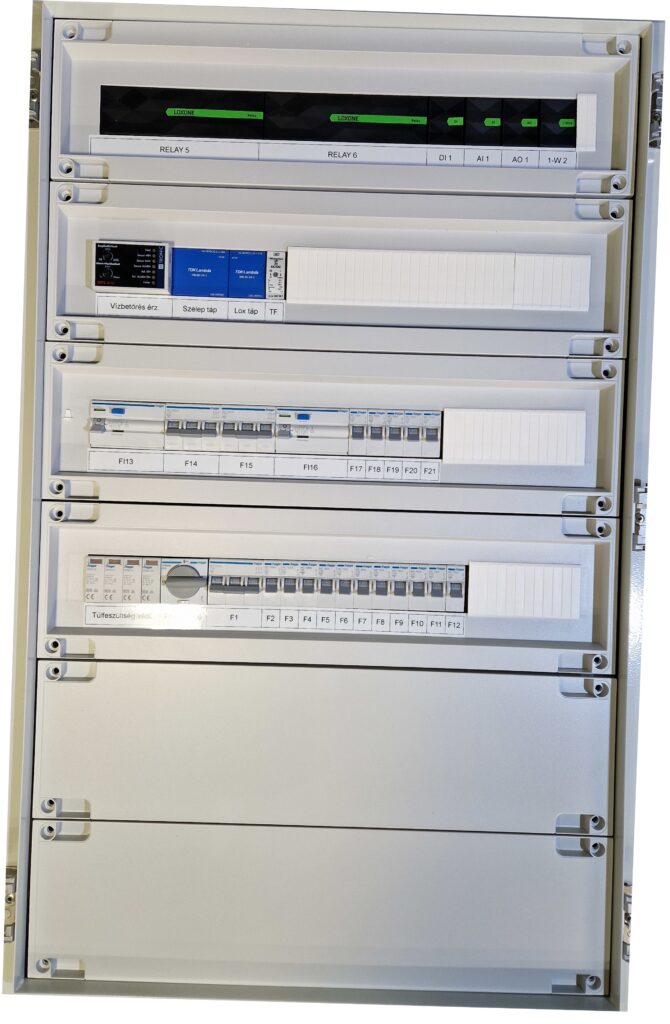

Ez a szekrény egy 600 négyzetméteres házban 2 hőszivattyút, 1 gázkazánt és több puffertartályt kezelő rendszer.
Szivattyúkat indít, hőmérsékleteket mér a csöveken, tartályokban. Gázkazánt indít, keverőszelepekkel állítja az előremenő víz hőmérsékletét. A hőszivattyúkat KNX-en keresztül utasítja (a KNX modul a lakáselosztóban van elhelyezve). Nyomásmérést végez, vízbetörést érzékel.

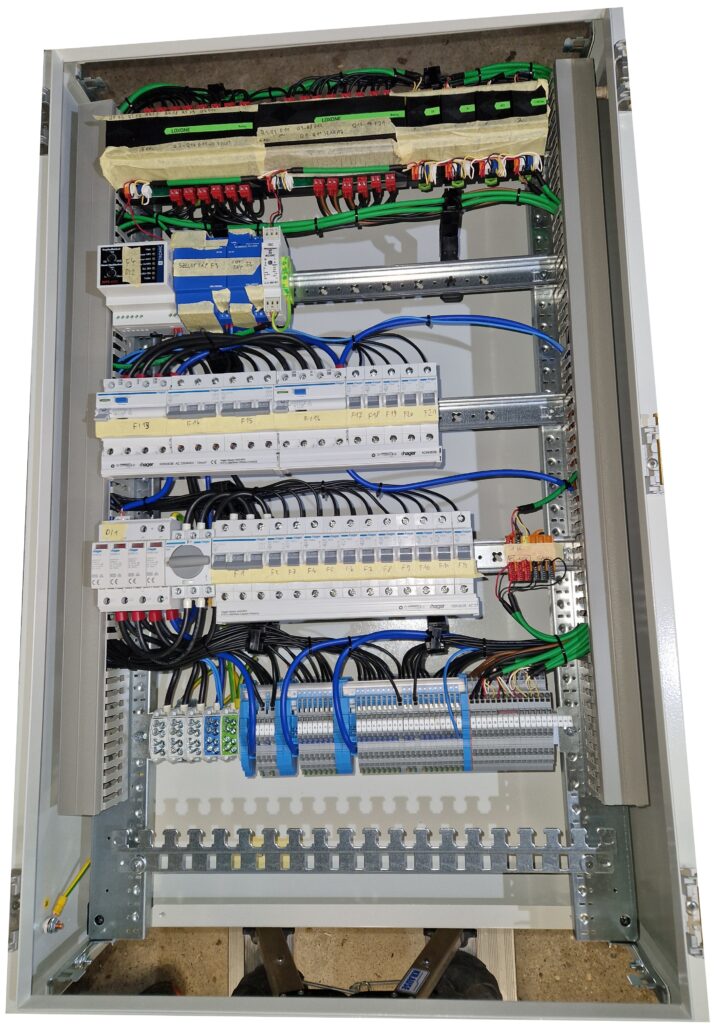

Így néz ki a műhelyasztalon a nyitott szekrény:
Mivel ilyenkor még nincs szekrényfelirat, ezért maszkolószalagra írjuk rá a főbb adatokat, mik segítenek a bekötésben, tesztelésben.

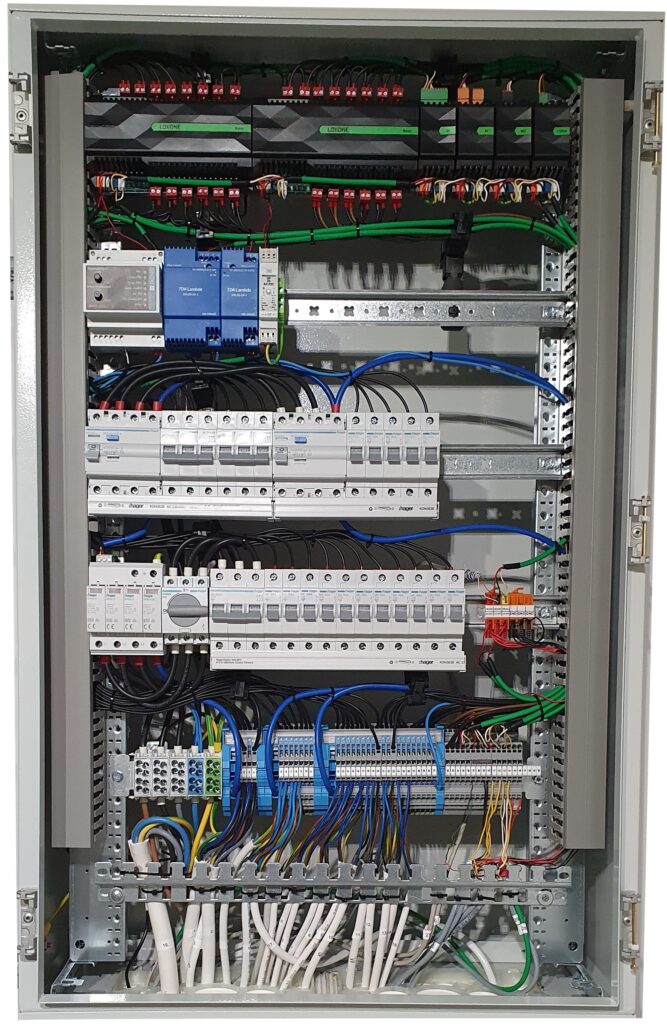

Íme a bekötött szekrény:
A kábelek le vannak számozva, egyértelműen azonosíthatóak. Több oldalas dokumentáció segíti a bekötést.

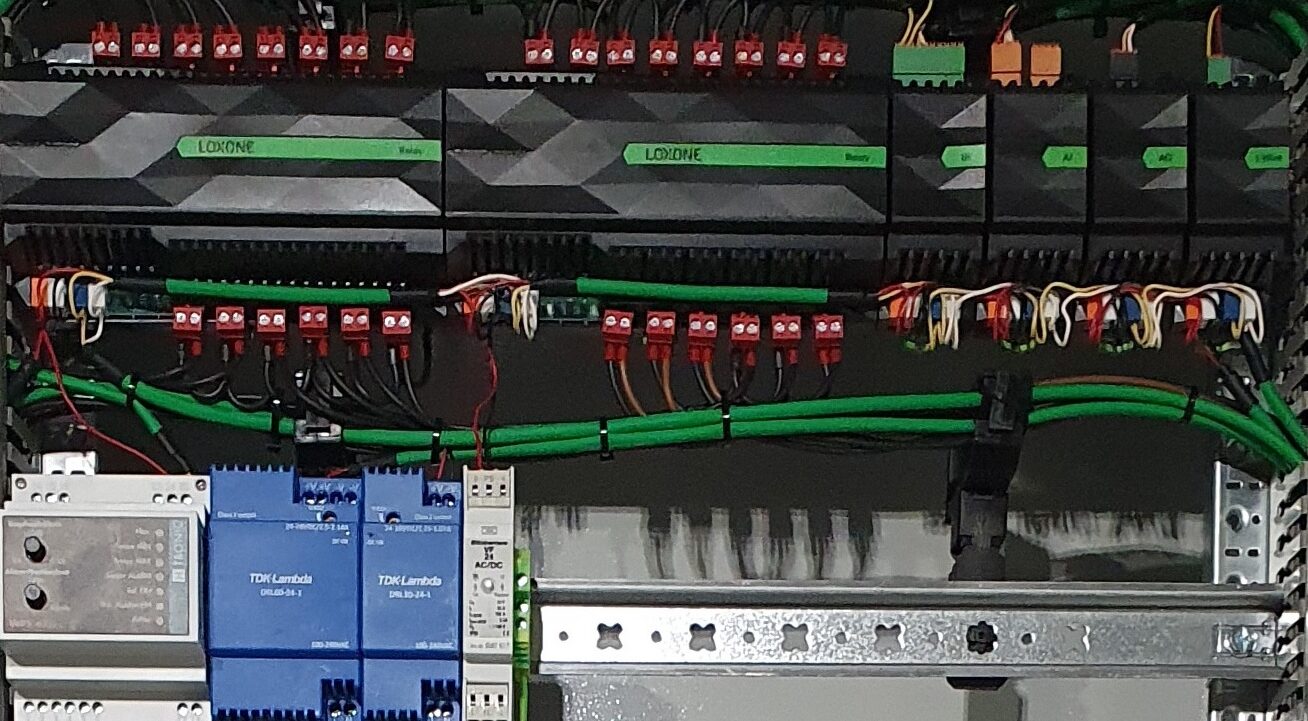

Szemfülesek kiszúrhatják, hogy nincs Loxone miniserver a képeken, mert az a lakás elosztóban van elhelyezve, ahol további bővítőmodulok is vannak.
