Előző cikkünkben befejeztük a lakossági gépészeti megoldások tárgyalását. Térjünk át a közületekre.
Óriási megtakarításokat lehet elérni gépészeti átalakításokkal egy 40-50 éves rendszeren.
Nézzünk egy valós példát. Ügyfelünknek távfűtése van. Szeretne vele kifűteni egy kb. 3000 négyzetméteres épületet. 3db szivattyúköre van, amiken 2-2 szivattyú található. A használati melegvizet is távfűtéssel állítják elő. A rendszer megbízhatóan működik évek óta. Mivel régebben olcsó volt a távfűtés, nem érte meg felújítani a gépészeti teret. A melegvíz előállítása úgy működött, hogy egy nagy szelepet vezérelt egy régi vezérlőelektronika, ami folyamatosan nyitotta, vagy zárta a szelepet. Mérte a hőmérsékletet egy régi szigeteletlen tartályban és ez alapján működött a szabályzás. A szelep a nap 24 órájából 24 órát szinte folyamatosan tekert vagy ki vagy be 1 percenként az elavult szabályozás alapján.
A fűtés egy időprogram kapcsoló alapján ment nappal folyamatosan megállás nélkül, éjszaka kikapcsolt. Minden nap egyforma programmal működött, hétvégén, ünnepnapon, év végi leálláskor is.
Milyen elemeken változtattak?
Lecserélték a nagy és elavult használati melegvíz tárolót. Helyette lett 4db kisebb, jól szigetelt HMV tároló. Ezeknek a töltését Loxone rendszer vezérelte.
A szelep nyitása csak akkor történt meg, ha egy bizonyos hatérérték alá csökkent a hőmérséklet, szóval 1 fok változás esetén még nem avatkozik be a rendszer feleslegesen. Csak olyankor fűtjük a melegvíz tárolókat, amikor szükséges, és a cirkuláció is csak akkor megy.
A szivattyúkat időprogram alapján vezéreltük, volt külön esti és hétvégi program is. Hosszabb leállás esetén is be lehetett állítani egy temperáló időprogramot. Hogy nyomon követhető legyen a szabályzás, 4 helyen mértünk helyiség hőmérsékleteket is. Ez alapján lehetett finomítani az időprogramon.
A beérkező távhő csőbe, de már az ügyfél szakaszán be lettek építve zárószelepek. Ezek amiatt kellettek, mert a távhő 10 báros nyomása képes volt az épületben a fűtési rendszert keringetni.
Ahogy látható tehát minimális beruházás történt. Eredményeképpen az első télen behozta a Loxone rendszer az árát és a gépészeti átalakítás is.
Természetesen tudjuk, hogy ez egy extrém eset, de biztos, hogy megtérül a befektetés.
Másik példa:
Ügyfélnek van két darab sportcsarnoka öltözőkkel. Szintén távhővel van megoldva a fűtés. A vezérlés 70-es évekbeli, az előzőkben vázoltnak a testvére.
Itt csak a fűtés rendszer vezérlésére volt pénz, a használati melegvíz előállítása maradt a régi rendszeren.
Ügyfelünk panaszkodott, hogy ha a 2 csarnok fűtése egyszerre megy, akkor hideg van a távolabbi csarnokban. Loxone rendszerrel átvettük a szivattyúk vezérlését. Egészen pontosan van egy főszivattyú és 3 másik szivattyú, amit mi vezérlünk.
Szintén időprogrammal vezérelt a fűtés, más ciklus van este, hétvégén, ünnepnapon.
Mérjük a csarnokok hőmérsékletét, hogy pontosan be lehessen állítani az időprogramot.
Már az első télen visszajött a befektetés ára, hiszen semmilyen gépészeti eszközt nem kellett beépíteni, vagy lecserélni. Mind a két csarnokban elfogadható volt a hőmérséklet. A távolabbiban kicsit hidegebb volt, de sokkal jobb lett, mint korábban. A következő télen várható, hogy újabb felújítás lesz és akkor jobban ki lehet majd fűteni azt a csarnokot is.
Harmadik példa.

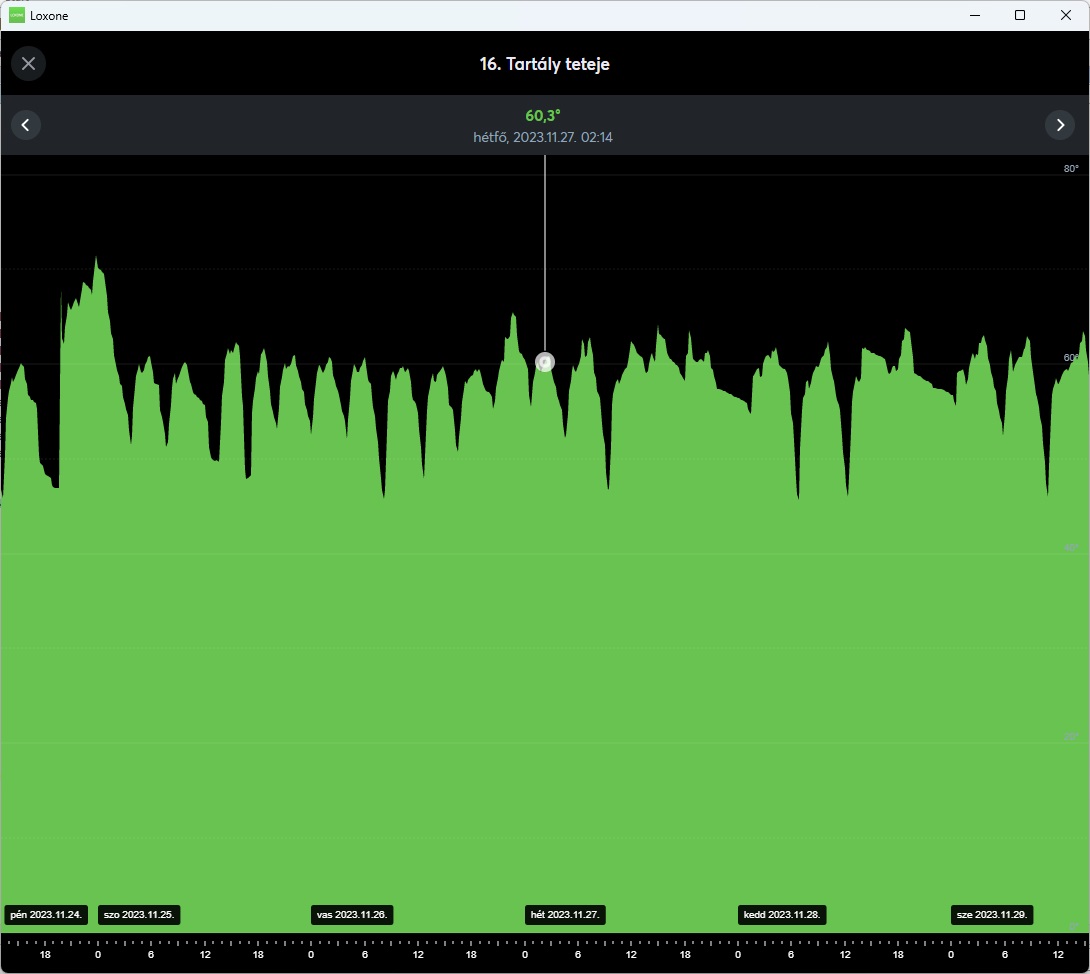

Az ügyfélnek pellet kazánja van. 3db hatalmas tartályra dolgozik rá a rendszer, van 1 fűtési szivattyú, van 1 használati melegvíz szivattyú és van egy HMV keringető szivattyú. A használati melegvíz szivattyú a 3 tartályról veszi le a hőt, hogy felfűtse a vizet. A tartályokba a pellet kazán 60 fokos vizet termel. 3 további kis szivattyú is található a rendszerben. Ebből kettő úgynevezett serkentő szivattyú, mert a csőhossz néhol eléri a 80 métert is. A 3. egy gondnoki lakás fűtéséhez tartozik.
Mit tudunk ezen okosítani?
A szivattyúk vezérlését teljesen átvettük. A melegvíz előállítása csak akkor történik, ha valóban szükség van rá. A keringetése szintén. Itt sikerült megvalósítani, hogy mindenhol a helyiség hőmérséklete alapján szabályozunk. A Loxone öntanuló PID algoritmusa segítségével nagyon szépen és egyenletesen megy a fűtés és nagyon gazdaságos is.
Mivel itt sem történt gépészeti elem csere, vagy beépítés ezért nagyon sokat spórolt a tulajdonosnak.
