Előző cikkünkben 3 bus-t vettünk nagyító alá. Most 3 másik bus-szal folytatjuk.
Dali
64 eszközt 16 csoportba osztva tudunk kezelni 1db Loxone Dali Extension-nel. Ez a szabvány lámpák vezérlésére lett kialakítva. Minden Dali-s lámpában benne van egy vezérlő, ami a kommunikációt „lefordítja” a lámpa nyelvére. A Dali eszközöket meg kell címezni. A cím alapján dől el, hogy hány lámpa működik együtt. Ha sok lámpánk van egy lakásban, főleg spot lámpák vagy sínes lámpák, akkor érdemes ilyen Dali-s lámpát választani, mert tetszőlegesen és könnyedén lehet programozni. Persze inkább akkor éri meg igazán ilyen lámpákat választani, ha fontos a fényerőt is szabályozni. Ügyelni kell rá, hogy az 1 Extension-re kötött lámpavezetékek összes hosszúsága nem lehet több, mint 300 méter. Csillagpontosan is lehet vezetni a kábelt. 1,5 mm^2-es vezetéket érdemes használni a bus-hoz. Nem igényel csavart érpárt, hagyományos vezetékkel is működik.
DMX
Címzésen alapuló lámpavezérlő rendszer. Diszkótechnikában előszeretettel használják. Csavart érpáros vezeték kell hozzá és 120 ohm-os lezáró ellenállást kell alkalmazni. A maximális kábelhossz 500 méter lehet. Ügyelni kell a bus struktúrára, tehát nem lehetnek leágazások, csillagpontos kábelezés, stb… Ha egyformán címzünk meg eszközöket, akkor együtt fognak világítani. Lehetséges RGBW ledszalagokat vezérelni és fényerőszabályozni ezeket. Ma már egyre kevésbé használják, de még mindig hasznos lehet.
Tree bus

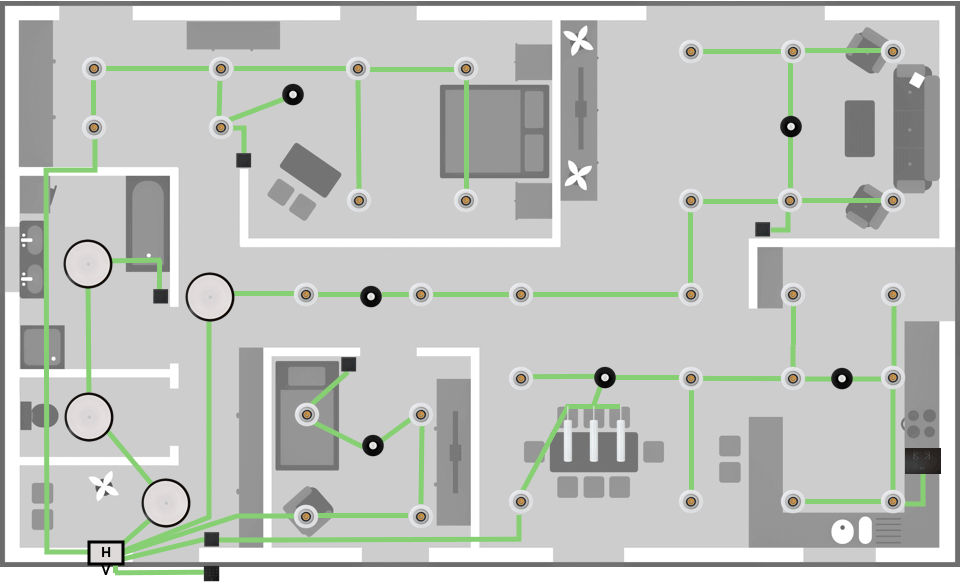

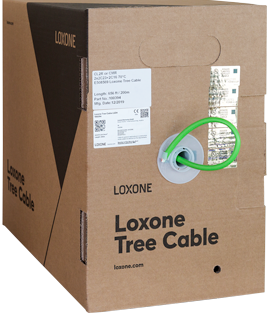

A Loxone által használt busrendszer. Nagyon szeretjük, mert a nevében is benne van, hogy fa struktúrában is tud működni, ezzel a kábelezést nagyon megkönnyíti. Egy Tree ágon 50 eszköz lehetséges és 500 méteres kábelhossz. Csavart érpár szükséges hozzá, és távolság függvényében vastagabb kábel. Létezik speciális Tree kábel, amiben van 2db vastagabb ér és 4db vékonyabb. Ez nagyon drága, de praktikus lehet, ha 1 vékony csőbe kell behúzni ilyen Tree vezetéket Tree lámpához. Tehát még egyszer, ez a kábel csak akkor hasznos, ha Tree lámpáid vannak, mert a 24V a két vastagabb vezetéken „közlekedik”. Amúgy meg lehet oldani nélküle is, csak akkor 2 vezetéket kell húzni, egy 2×1,5mm^2-es-t a 24V-nak, és egy JYst2x2x0,8-ast. A két vezeték ára együtt sincs annyi, mint a speciális kábelé.
Cikkünk folytatódik.
