Így néz ki egy 3x100A-t fogadó erősáramú szekrény Loxone vezérléssel együtt.

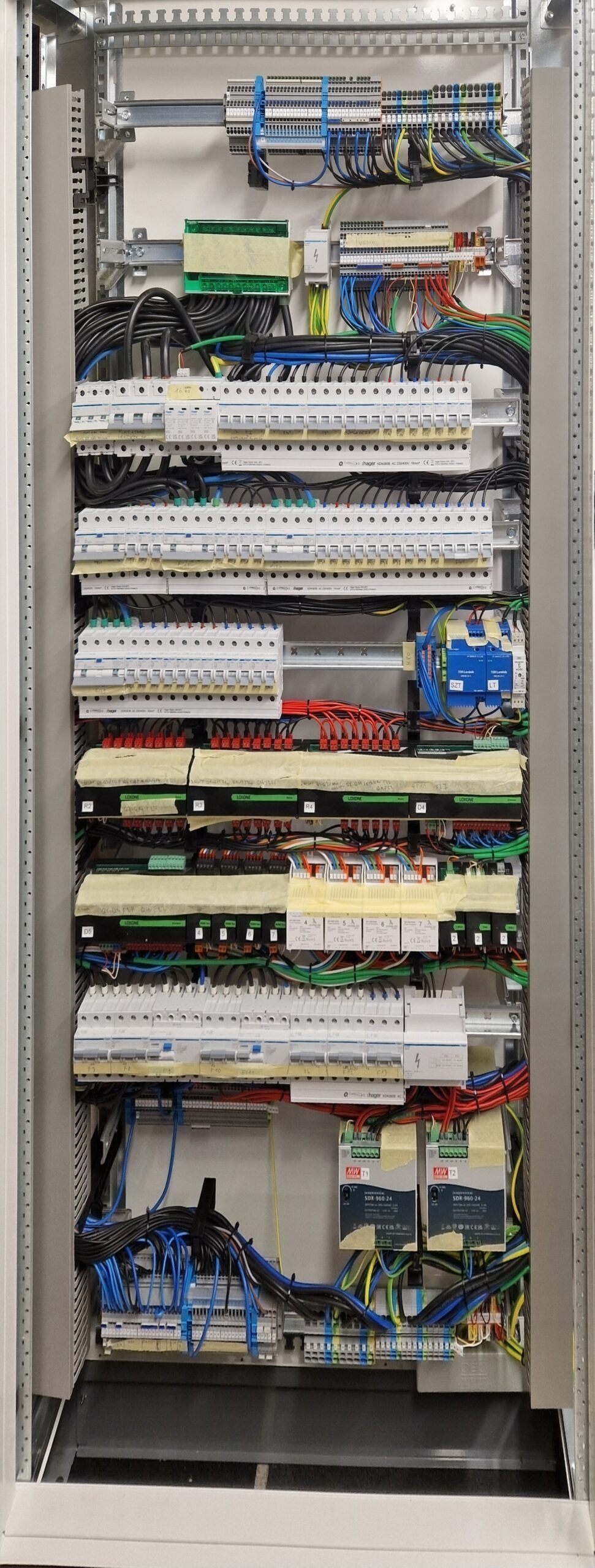

Ez egy 600 négyzetméteres ház főelosztója és egyik szintjének az elosztója egyben. A szekrény súlya kb. 80kg, hála a sok fémnek és réznek. Így néz ki belülről a műhelyasztalon:
1920W ledszalagot vezérel, Dali lámpákat vezérel, 230V-os kapcsolt világítási köröket vezérel. A tápegységek bus-ba vannak kötve, tehát ha a ledszalagok csak 300W energiát igényelnek, akkor csak az egyik tápegység kapcsol be. Ez az elosztószekrény felelős további 5 elosztószekrénynek a betáplálásáért. 3 db autótöltő leágazás is található rajta.
Alul és felül is be vannak kötve kábelek, 2-2 sor sorkapocs található mindkét oldalon. Mindkét oldalról kb 40 különbőző átmérőjű kábel érkezik a szekrénybe.
A bekötés miatt minden esetben maszkoló szalaggal lezárjuk a réseket, hogy ne potyogjon bele semmi. A bekötés idejére feliratozva vannak az egységek.
